UV固化磁性油墨

磁性油墨鏈接料是UV固化油墨中流體組成部分，在油墨中將顏料等固體粉狀物質連接起來，使之在分散后形成獎狀黏體。UV固化油墨的流變性、粘度、干性以及印刷性能等主要取決于連接料。高質量的磁性油墨不光要有好的磁性材料作為顏料，而且應采用高質量的連接料。在磁性UV固化油墨中常用植物油和合成樹脂作為連接料，亞麻油是具有代表性的干性油，亞麻油一般是淡黃色、清凈的透明液狀體。有強烈的特殊氣味，相對分子數(shù)量約為870，碘值155~250，熔點-20℃。經(jīng)堿法精漂后，酸值約0.5.亞麻油可看成是油酸、亞油酸、亞麻酸的混合甘油酯。因為這三種酸在亞麻油中的比例達90%左右。亞麻油的酸性主要取決于上述三種脂肪酸的組成比例。亞麻酸越多，則干性越好。但是，純亞麻油制的植物油型連接料，由于其相對分子質量小，且磁性UV固化油墨中使用的磁性原料一般是親水性的，所以制成的油墨在膠印印刷中容易引起乳化，使印刷時油墨附著到非圖文的部位，這不僅影響印刷質量，還會減弱UV固化印刷部位的磁性。減少油墨乳化現(xiàn)象的處理方法主要是樹脂適當?shù)乇桓苍?。常用的合成樹脂是純酸樹脂，它是醇和酸酯化反應形成的高分子化合物，一般都叫聚酯也就是樹脂的意思，所以說醇酸樹脂其實就是聚酯樹脂的一種，其中的不同就是它的組成中含有很大一部分一元酸，具有與其它聚合物進行化學物理改性的本領。把原料分散在熱熔融狀態(tài)的樹脂中；把樹脂溶解于適當?shù)娜軇?，并把原料分散其中之后，攪攔溶劑進行微粒粉碎等。純醇酸樹脂由于親水，溶解性差，與樹脂油不溶，混合性不好，易于膠凝等，不利于圖形轉移。為了改善其應用性能，需要用植物油、松香、以及其它合成樹脂等進行改性。

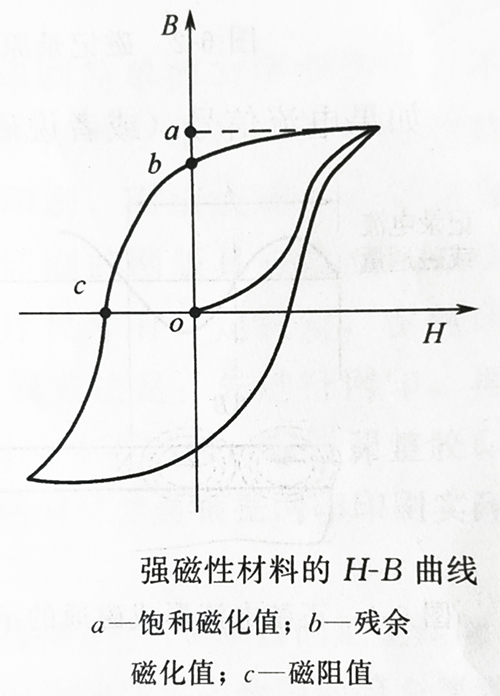

另外,磁性UV固化油墨還有一些填充料、輔料(增塑劑、穩(wěn)定劑、防電劑、潤滑劑、著色劑等)。填充料用來調(diào)節(jié)油墨的性質,如稀稠、流動性等;輔料可以是原料的附加部分和連結料的附加部分,也可以作為油墨成品的附加部分,主要視產(chǎn)下圖強磁性材料的HB曲線品的特點要求而定。

評價印刷品質量往往是以印刷的密度值和色相作為評價參數(shù),而對于磁性印刷,則是以決定圖6-1曲線的殘余磁化值和磁阻值作為印刷質量的評價參數(shù)。例如,在計數(shù)與計量記錄印刷中,強磁性材料的磁阻值應為250~3600e,殘余磁化值為800~1100G,強磁性材料一般為Fe2O3。了解強磁性材料的基本特性,合理選擇強磁性材料,正確確定磁性油墨的配方,是獲得優(yōu)良的磁性印刷品的關鍵。
